Как избежать коррозии ТЭНов?

Почему коррозия разрушает ТЭНы?

Коррозия трубчатых электронагревателей — это результат сложных электрохимических реакций между металлом и агрессивной средой. Вода, особенно с высокой минерализацией, содержит ионы хлора, сульфатов и кислорода, которые выступают электролитами. При контакте с металлической поверхностью возникает гальваническая пара: анодные участки окисляются, выделяя электроны, а катодные зоны, например, оксидные пленки восстанавливают ионы среды. В кислотах или щелочах эти процессы ускоряются в разы — даже нержавеющая сталь может покрыться пятнами ржавчины за считанные месяцы. Температура и влажность играют роль катализаторов: чем горячее среда и выше концентрация пара, тем активнее идут реакции окисления. Например, в бойлере с жесткой водой ТЭН, лишенный защиты, быстро покроется накипью, а под ней начнется точечная коррозия, которая со временем «проест» металл насквозь. Также скорость коррозии зависит от механических нагрузок на узел: вибрация и абразивные частицы разрушают защитные оксидные слои ТЭНа.

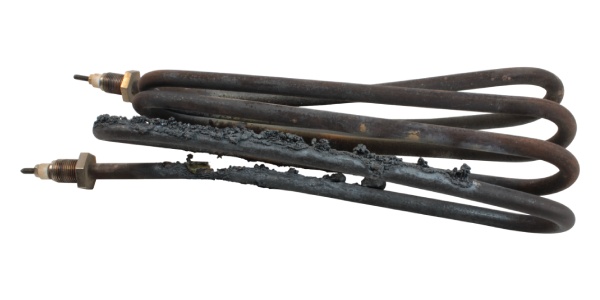

Коррозия трубки ТЭН

Виды защитных покрытий для ТЭНов

Для борьбы с коррозией применяют многослойные барьеры, которые изолируют металл от среды. Выбор материала зависит от рабочих условий:

Никелирование (гальваническое)

• Толщина: 15–30 мкм.
• Свойства: высокая адгезия (≥20 МПа), термостойкость до 400 °C, устойчивость к pH 5–9.
• Ограничения: не подходит для концентрированных кислот.

Никелевое покрытие, нанесенное гальваническим методом, создает на поверхности ТЭНа плотный, однородный слой с кристаллической структурой, которая блокирует доступ агрессивных ионов к металлической основе. Благодаря высокой адгезии и низкой пористости, этот барьер эффективно противостоит воде, слабым щелочам и бытовым моющим средствам. Однако при контакте с концентрированными кислотами никель активно растворяется, образуя хлориды, что ограничивает его применение в химической промышленности. В бытовых условиях никелированные ТЭНы служат 5–7 лет, но требуют регулярной очистки от накипи, которая может локально разрушать защитный слой.

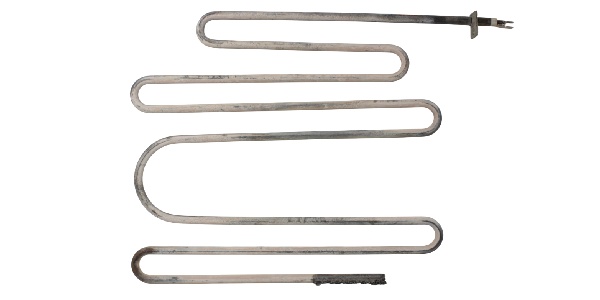

Разрушение ТЭНа вследствие ненадлежащего ухода

Керамические покрытия (Al₂O₃, ZrO₂)

• Толщина: 100–200 мкм.
• Свойства: термостойкость до 800 °C, износостойкость.

Керамика, напыленная плазменным методом, формирует на ТЭНах термостойкий «панцирь», способный выдерживать температуры до 800 °C и механические нагрузки от абразивных частиц. Микропористая структура оксида алюминия (Al₂O₃) или циркония (ZrO₂) обеспечивает высокую теплопроводность, что снижает риск перегрева металлической основы. Такие покрытия незаменимы в промышленных печах для обжига керамики или реакторах, где ТЭНы контактируют с расплавами солей и шлаками. Например, в литейном производстве керамические ТЭНы работают в 3 раза дольше стальных аналогов.

Эмаль (стеклокерамика)

• Толщина: 80–150 мкм.
• Свойства: Пищевая безопасность, стойкость к хлоридам при ≤100 °C.
• Ограничения: Хрупкость при ударных нагрузках.

Стеклокерамическая эмаль, наносимая методом напыления с последующим обжигом при 850–900 °C, создает на поверхности ТЭНа гладкий, химически инертный слой. Покрытие соответствует требованиям пищевой безопасности по ГОСТ Р 51698–2000, что делает его идеальным для нанесения на нагреватели, задействованные в пищевой промышленности. Однако при резких перепадах температуры или ударах эмаль растрескивается, обнажая металл, поэтому такие ТЭНы не подходят для вибрационных установок. В умеренно агрессивных средах эмалированные нагреватели служат до 10 лет, но требуют защиты от механических повреждений при монтаже.

Фторполимеры (PTFE, PFA)

• Толщина: 25–50 мкм.
• Свойства: инертность к кислотам и щелочам, диапазон температур: −70 °C до +260 °C.

Фторполимерные покрытия, такие как тефлон или фторопласт, формируются методом полимеризации при 350–400 °C, образуя эластичную, химически инертную пленку толщиной от 25 мкм. Благодаря прочным связям углерода с фтором, эти материалы не реагируют даже с концентрированными кислотами и щелочами, что делает их незаменимыми в гальванических ваннах для нанесения хромовых покрытий или в фармацевтических реакторах, где требуется стерильность. Однако при температурах выше 260 °C фторполимеры начинают разлагаться с выделением токсичных газов, поэтому их используют только в низко- и среднетемпературных процессах. Для повышения износостойкости в состав часто добавляют наполнители: например, 15–25% стекловолокна, что позволяет применять такие ТЭНы в установках с абразивными суспензиями.

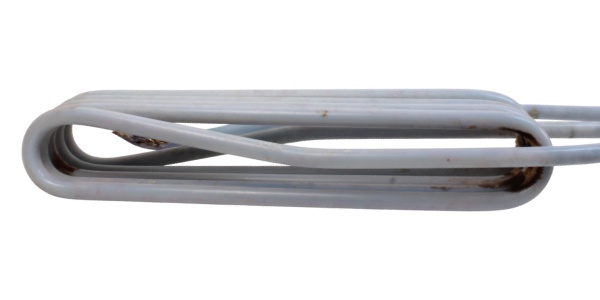

Коррозия трубки ТЭНа внутри фторопластовой оболочки вследствие недостаточной герметизации

Как выбрать покрытие нагревателя для разных условий?

Выбор защиты начинается с анализа среды, в которой будет работать ТЭН. Критерии выбора включают химический состав среды, температуру и механические нагрузки. Для питьевой воды, где важна безопасность, подойдет никелирование или пищевая эмаль — они не выделяют вредных веществ. Если речь о морской воде или рассолах, где царят соль и влага, лучше выбрать титановое напыление или тефлон — эти материалы не боятся хлоридов. В химической промышленности, где ТЭНы могут столкнуться с кислотами или щелочами, керамика или фторопласт станут надежным барьером. Для таких сред рекомендуется выбирать многослойные покрытия, а вместо механической чистки абразивами советуют использовать ингибиторы коррозии.

Технологии нанесения: от гальваники до плазмы

Гальваническое никелирование

1. Обезжиривание.
2. Травление и активация.
3. Осаждение никеля из электролита.

Процесс начинается с тщательной подготовки поверхности. Обезжиривание удаляет загрязнения, а травление в 10% растворе серной кислоты создает микрорельеф для улучшения адгезии. Никель осаждается из электролита при плотности тока 3–5 А/дм², что обеспечивает равномерный слой без пустот и отслоений.

Плазменное напыление керамики

1. Расплавление керамического порошка.
2. Обработка поверхности аргоновой плазмой.

В плазмотроне аргон ионизируется дугой мощностью 40–60 кВт, образуя плазму с температурой свыше 10 000 °C, которая расплавляет керамический порошок мелкой фракции. Частицы керамики, ускоренные до 500 м/с, «вбиваются» в поверхность ТЭНа, формируя плотный слой с адгезией ≥50 МПа.

Полимеризация фторполимеров

1. Нанесение суспензии.
2. Сушка при 100 °C.
3. Спекание при 380 °C.

Суспензию PTFE наносят методом распыления или окунания, после чего сушат при 100 °C для испарения растворителей. Спекание при 380 °C в азотной атмосфере активирует сшивание молекул фторполимера, создавая сплошную пленку с пористостью <1%. Азот исключает окисление фторполимера, сохраняя его химическую инертность — ключевое свойство для работы в агрессивных средах.

Итог

Долговечность ТЭНов — это результат правильного выбора защиты. Понимание механизмов коррозии и свойств защитных покрытий позволяет не просто продлить срок службы нагревателя, но и обеспечить безопасность и эффективность всей системы. Выбор, сделанный на основе точного анализа условий эксплуатации — это инвестиция в надежность и экономию ресурсов.

На данный момент идеального решения не существует. Каждый тип покрытия имеет свои сильные и слабые стороны. Комбинирование различных технологий и использование дополнительных мер защиты, таких как ингибиторы коррозии или системы контроля качества воды, позволяют добиться оптимальных результатов.

Грамотный выбор защиты ТЭНа — это симбиоз науки и практики, где глубокое понимание процессов коррозии сочетается с умением адаптировать технологические решения к конкретным условиям эксплуатации. И только тогда ТЭН будет служить долго и надежно, выполняя свою задачу без сбоев и поломок.
