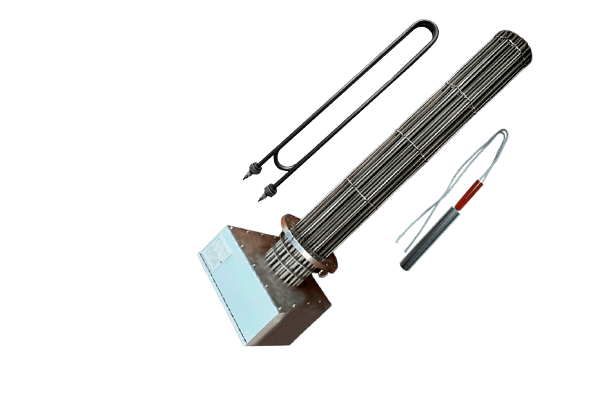

Сравнение типов промышленных нагревателей: ТЭНы, блоки, патронные, фланцевые, погружные – что и как выбрать

Какие бывают промышленные электронагреватели

Промышленные электронагреватели — это оборудование для преобразования электрической энергии в тепловую и нагрева различных сред в производственных процессах. Они применяются для работы с водой, воздухом, маслами, химическими растворами и другими технологическими жидкостями. В отличие от бытовых нагревателей, промышленное оборудование рассчитано на длительную эксплуатацию, высокие нагрузки и точное поддержание заданной температуры. Такие нагреватели используются в различных отраслях: энергетике, машиностроении, пищевой и химической промышленности, системах водоподготовки и технологическом оборудовании.

Конструкция нагревателя подбирается в зависимости от того, какую среду необходимо нагревать и в каких условиях будет работать оборудование. Например, для воды используются одни решения, для воздуха или масел — другие. Наиболее распространенным видом промышленных электронагревателей являются трубчатые электронагреватели. Кроме них применяются ТЭНБ, патронные, фланцевые и погружные нагреватели — каждый тип имеет свои особенности конструкции и область использования.

От чего зависит выбор конструкции

Выбор промышленного электронагревателя зависит от нескольких основных параметров:

• типа нагреваемой среды;
• необходимой температуры нагрева;
• требуемой мощности;
• объема рабочей среды;
• условий эксплуатации;
• способа установки;
• материала оболочки и требований к устойчивости к коррозии.

Например, для нагрева жидкости в резервуаре могут использоваться ТЭНы, ТЭНБ или фланцевые нагреватели, а для локального нагрева деталей оборудования чаще применяются патронные нагреватели.

Трубчатые электронагреватели (ТЭНы)

Трубчатые электронагреватели (ТЭНы) — наиболее распространенный тип промышленных электронагревателей. Они отличаются простой конструкцией, надежностью и универсальностью, благодаря чему применяются практически во всех отраслях промышленности. Конструктивно ТЭН представляет собой металлическую трубку, внутри которой расположена нагревательная спираль из сплава с высоким электрическим сопротивлением. Пространство между спиралью и оболочкой заполнено электроизоляционным наполнителем с высокой теплопроводностью, что обеспечивает эффективную передачу тепла и защищает внутренние элементы от внешних воздействий.

В зависимости от назначения ТЭНы могут иметь различную форму, длину, мощность, материал оболочки и тип подключения. Это позволяет изготавливать нагреватели как для типового оборудования, так и по индивидуальным параметрам заказчика.

Почему ТЭН считается самым универсальным промышленным нагревателем

Главное преимущество трубчатых электронагревателей заключается в их универсальности. Один и тот же принцип конструкции позволяет использовать ТЭНы для нагрева практически любых сред — воды, воздуха, масел, растворов и других технологических жидкостей.

Кроме того, ТЭНы можно адаптировать под различные условия эксплуатации, изменяя их форму, размеры, мощность, напряжение питания и материал оболочки. Благодаря этому они подходят как для компактного оборудования, так и для крупных промышленных установок. К преимуществам трубчатых ТЭНов относятся:

• широкий выбор конструктивных исполнений;
• возможность изготовления по индивидуальным размерам;
• высокая надежность;
• простота монтажа и замены;
• равномерный нагрев рабочей среды;
• применение практически во всех отраслях промышленности.

ТЭНы для нагрева воды

ТЭНы для воды используются в котлах, бойлерах, резервуарах, системах водоподготовки и другом оборудовании, где требуется нагрев воды или слабоминерализованных растворов. Для изготовления оболочки чаще всего применяют нержавеющую сталь, устойчивую к воздействию влаги и коррозии. Если нагреваемая среда отличается высокой агрессивностью или содержит химически активные вещества, используют специальные материалы, например Incoloy или титан.

При выборе ТЭНа важно учитывать качество воды. Высокая жесткость способствует образованию накипи, которая ухудшает теплоотдачу, вызывает локальный перегрев и сокращает срок службы нагревательного элемента. Поэтому для систем с жесткой водой рекомендуется предусматривать водоподготовку и регулярное обслуживание оборудования.

ТЭНы для нагрева воздуха

Для нагрева воздуха применяются как обычные, так и оребренные ТЭНы. Наибольшее распространение получили оребренные модели, поскольку дополнительное оребрение значительно увеличивает площадь теплообмена и позволяет эффективнее передавать тепло воздушному потоку.

Воздушные ТЭНы работают только при наличии постоянной циркуляции воздуха. Недостаточный обдув приводит к перегреву поверхности нагревателя и может стать причиной его преждевременного выхода из строя. По этой причине такие ТЭНы часто используются совместно с вентиляторами или устанавливаются в системах принудительной вентиляции. Основные области применения:

• вентиляционные установки;
• калориферы;
• тепловые пушки;
• сушильные камеры;
• термошкафы;
• промышленное сушильное оборудование.

ТЭНы для нагрева масел и технологических жидкостей

Нагрев масел, теплоносителей и других технологических жидкостей требует особого подхода к выбору электронагревателя. Такие среды обладают большей вязкостью и более низкой теплопроводностью по сравнению с водой, поэтому тепло от поверхности ТЭНа отводится медленнее. Чтобы избежать локального перегрева, коксования масла и преждевременного выхода нагревателя из строя, при проектировании оборудования уделяют особое внимание удельной мощности ТЭНа. Чем выше вязкость среды, тем ниже должна быть тепловая нагрузка на поверхность нагревательного элемента.

Материал оболочки также выбирают с учетом химического состава и рабочих температур среды. Это особенно важно при нагреве технических масел, нефтепродуктов, теплоносителей и различных химических растворов. Такие ТЭНы применяются в масляных ваннах, гидравлических системах, теплообменном оборудовании, технологических емкостях и производственных линиях, где требуется стабильный и контролируемый нагрев жидких сред.

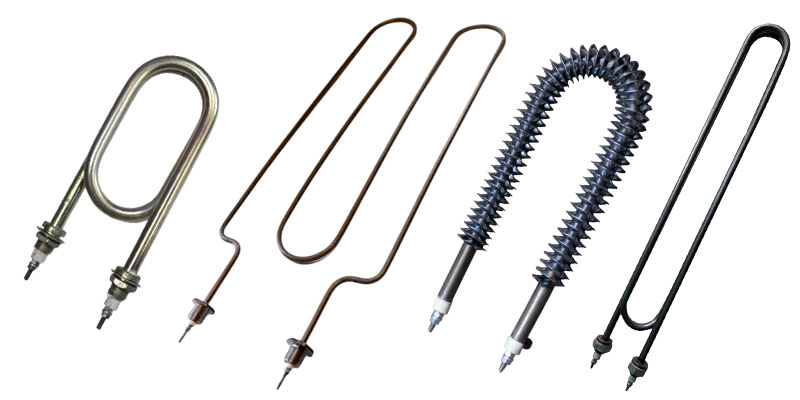

Трубчатые электронагреватели (ТЭНы)

Блоки трубчатых электронагревателей (ТЭНБ)

ТЭНБ (блок трубчатых электронагревателей) — это конструкция, состоящая из нескольких трубчатых ТЭНов, закрепленных на общем фланце или резьбовом штуцере. Такое исполнение позволяет получить высокую суммарную мощность и обеспечить равномерный нагрев больших объемов жидкости. В отличие от одиночного ТЭНа, ТЭНБ объединяет сразу несколько нагревательных элементов в одном узле. В зависимости от требуемой мощности блок может включать различное количество ТЭНов, а также иметь разные схемы подключения и варианты исполнения. При необходимости отдельные элементы могут заменяться без изменения всей системы нагрева.

Основное преимущество ТЭНБ заключается в возможности эффективно нагревать большие объемы среды, где мощности одного трубчатого ТЭНа недостаточно. Кроме того, блоки позволяют гибко регулировать производительность оборудования за счет поэтапного включения отдельных нагревательных элементов, что особенно важно для промышленных процессов с переменной тепловой нагрузкой.

Использование ТЭНБ целесообразно в случаях, когда требуется высокая мощность нагрева, непрерывная работа оборудования или быстрый выход на рабочую температуру. Они широко применяются в крупных резервуарах, котлах, водонагревательных установках и технологических емкостях, где необходимо обеспечить стабильный нагрев больших объемов жидкости. Основные области применения ТЭНБ:

• промышленные котлы;
• системы водоподготовки и водоснабжения;
• резервуары и накопительные емкости;
• масляные и топливные баки;
• нефтехимическое и химическое оборудование;
• пищевые производства;
• технологические линии, где требуется высокая мощность нагрева.

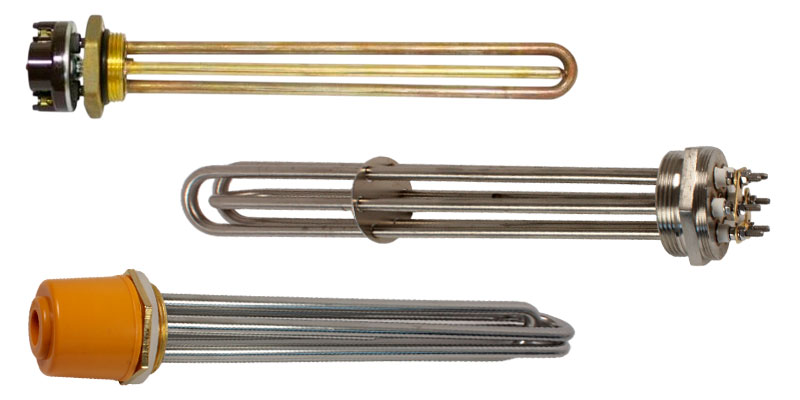

Блоки трубчатых электронагревателей (ТЭНБ)

Патронные нагреватели

Патронные нагреватели представляют собой компактные цилиндрические электронагреватели, предназначенные для локального нагрева металлических деталей и узлов оборудования. В отличие от трубчатых ТЭНов, которые чаще используются для нагрева воды, воздуха или других сред, патронные нагреватели передают тепло непосредственно корпусу оборудования.

Конструкция такого нагревателя состоит из металлической оболочки, внутри которой расположена нагревательная спираль, изолированная специальным наполнителем с высокой теплопроводностью. Благодаря компактным размерам и высокой удельной мощности патронные нагреватели обеспечивают быстрый и равномерный нагрев рабочей зоны.

Принцип передачи тепла

Патронный нагреватель устанавливается в заранее подготовленное отверстие с минимальным зазором между корпусом нагревателя и нагреваемой деталью. При включении тепло передается непосредственно металлу за счет плотного контакта, что обеспечивает высокую эффективность нагрева и минимальные тепловые потери.

Качество передачи тепла во многом зависит от точности изготовления посадочного отверстия и правильного монтажа. Чем плотнее прилегает нагреватель к поверхности, тем быстрее достигается необходимая температура.

Особенности монтажа

Монтаж патронных нагревателей требует высокой точности. Диаметр посадочного отверстия должен соответствовать диаметру нагревателя, чтобы обеспечить надежный тепловой контакт и исключить образование воздушных зазоров.

В зависимости от конструкции оборудования нагреватели могут устанавливаться горизонтально или вертикально, а при необходимости легко заменяются без демонтажа всего узла.

Области применения

Патронные нагреватели используются в оборудовании, где требуется точный локальный нагрев металлических деталей. Наиболее часто они применяются в:

• пресс-формах;
• литейных формах;
• термопластавтоматах;
• экструдерах;
• упаковочном оборудовании;
• сварочных и запаечных устройствах;
• оборудовании для переработки пластмасс.

Благодаря высокой мощности при компактных размерах и эффективной передаче тепла патронные нагреватели остаются одним из основных решений для промышленного оборудования, где требуется быстрый нагрев отдельных конструктивных элементов.

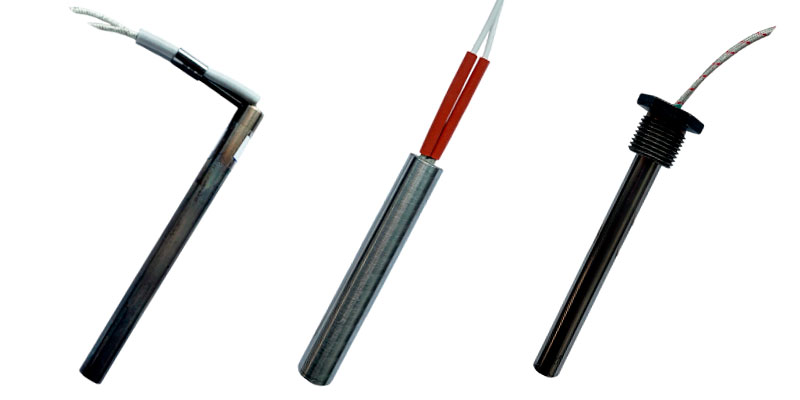

Патронные нагреватели

Фланцевые ТЭНБ высокой мощности

Фланцевые нагреватели высокой мощности — это промышленные блочные нагреватели, состоящие из нескольких трубчатых электронагревателей, объединенных в единый узел. Такая конструкция позволяет получить большую мощность нагрева и использовать оборудование для работы с крупными объемами жидкостей и технологических сред. В отличие от одиночных ТЭНов, которые чаще применяются для локальных задач или оборудования средней мощности, фланцевые ТЭНБ рассчитаны на более серьезные нагрузки. Количество нагревательных элементов в блоке подбирается в зависимости от требуемой мощности, объема рабочей среды и условий эксплуатации.

Основная особенность таких нагревателей — возможность установки нескольких ТЭНов в одном корпусе с общим присоединением к оборудованию. Это упрощает монтаж, обслуживание и позволяет гибко управлять мощностью нагрева за счет подключения отдельных групп нагревательных элементов. При выборе фланцевого нагревателя учитываются характеристики рабочей среды, необходимая температура, давление в системе, материал корпуса оборудования и требования к надежности работы. Материал оболочки нагревательных элементов подбирается в зависимости от условий эксплуатации: для воды, масел, теплоносителей и других жидкостей могут применяться различные варианты исполнения.

Фланцевые ТЭНБ применяются в промышленном оборудовании, где требуется стабильный нагрев больших объемов рабочей среды:

• пресс-формах;
• литейных формах;
• термопластавтоматах;
• экструдерах;
• упаковочном оборудовании;
• сварочных и запаечных устройствах;
• оборудовании для переработки пластмасс.

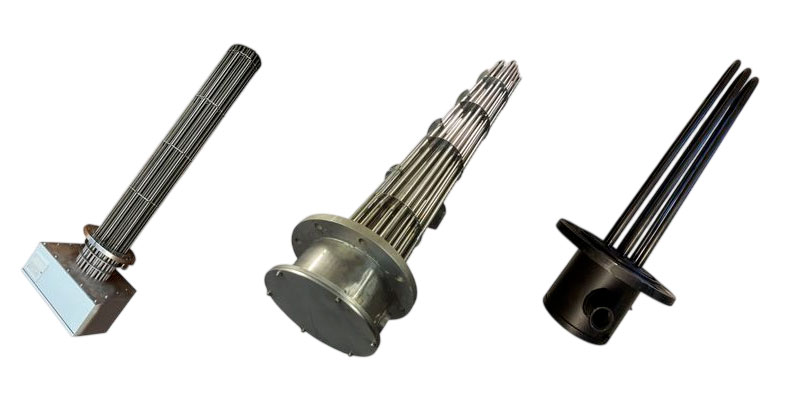

Фланцевые ТЭНБ высокой мощности

Погружные нагреватели

Погружные нагреватели предназначены для непосредственного нагрева жидких сред, когда нагревательный элемент находится внутри рабочей емкости и передает тепло непосредственно продукту. Такой принцип работы позволяет эффективно использовать электрическую энергию и обеспечивает быстрый выход среды на необходимую температуру. Главное отличие погружных нагревателей от других типов заключается в прямом контакте с нагреваемой жидкостью. Благодаря этому тепло передается без промежуточных элементов, что повышает эффективность процесса нагрева.

Конструкция погружного нагревателя зависит от свойств рабочей среды и условий эксплуатации. При проектировании учитываются состав жидкости, ее вязкость, температура нагрева и требования к безопасности. Для разных задач могут применяться различные варианты исполнения, отличающиеся мощностью, формой нагревательной части, способом крепления и материалом оболочки. Особое значение подбор конструкции имеет при работе с вязкими продуктами — маслами, нефтепродуктами, битумом и другими жидкостями, которые требуют равномерного прогрева. В таких случаях важно правильно рассчитать удельную мощность нагревателя, чтобы избежать локального перегрева, образования отложений и ухудшения свойств продукта.

Погружные нагреватели применяются для нагрева:

• воды и технологических растворов;
• масел и теплоносителей;
• нефтепродуктов;
• химических жидкостей;
• других рабочих сред, требующих прямого электрического нагрева.

Основные области применения:

• резервуары для хранения и подготовки жидкостей;
• нефтехимическое оборудование;
• емкости с маслами и нефтепродуктами;
• технологические ванны;
• системы поддержания температуры рабочих сред.

При выборе погружного нагревателя важно учитывать не только требуемую мощность, но и особенности самой жидкости. Правильно подобранная конструкция позволяет обеспечить стабильный нагрев, снизить нагрузку на оборудование и увеличить срок службы нагревательного элемента.

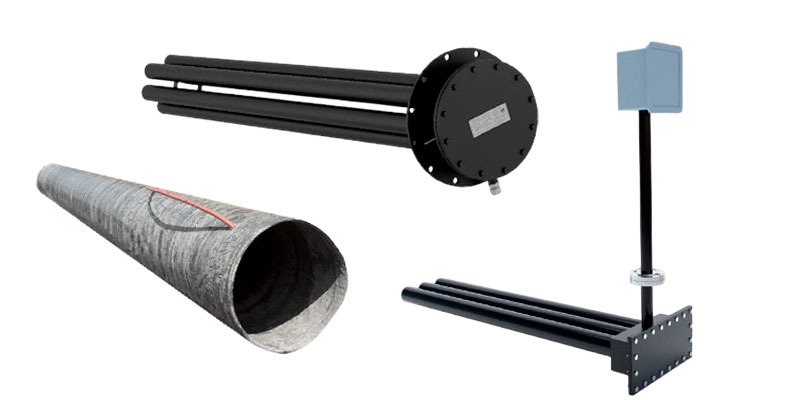

Погружные нагреватели

Сравнение промышленных нагревателей

Разные типы промышленных электронагревателей отличаются не только конструкцией, но и областью применения. При выборе оборудования учитывают рабочую среду, требуемую температуру, скорость нагрева, условия монтажа и особенности эксплуатации.

Как выбрать нагреватель под конкретную задачу

Выбор промышленного электронагревателя зависит не только от требуемой мощности, но и от условий, в которых оборудование будет работать. Даже нагреватели с одинаковой мощностью могут иметь совершенно разные характеристики и применяться для разных задач. Правильный подбор позволяет обеспечить стабильный нагрев, увеличить срок службы оборудования и избежать выхода нагревательного элемента из строя.

При выборе нагревателя необходимо учитывать несколько основных параметров:

1) Рабочая среда

• В первую очередь определяется, что именно необходимо нагревать: воду, воздух, масло, нефтепродукты, химический раствор или другую технологическую жидкость. От свойств среды зависит конструкция нагревателя и выбор материала оболочки.

2) Температура нагрева

• Рабочая температура влияет на выбор исполнения нагревателя, используемые материалы и допустимую нагрузку на поверхность нагревательного элемента.

3) Объем и условия нагрева

• Для небольших емкостей и локальных задач могут применяться стандартные ТЭНы, а для крупных резервуаров и промышленных установок требуются более мощные решения — ТЭНБ или фланцевые нагревательные блоки.

4) Требуемая мощность и напряжение

• Эти параметры определяют скорость выхода на рабочую температуру и совместимость нагревателя с электрической системой оборудования.

5) Материал оборудования и наличие агрессивных веществ

• При работе с химическими растворами, нефтепродуктами или другими активными средами важно правильно подобрать материал оболочки нагревателя, чтобы избежать коррозии и преждевременного разрушения.

6) Условия эксплуатации

• При подборе учитываются особенности рабочего процесса: продолжительность работы, возможность контакта с влагой, наличие вибраций, требования к автоматизации и безопасности.

Почему нельзя выбирать нагреватель только по мощности

Мощность является одним из важных параметров, но она не определяет, подойдет ли нагреватель для конкретной задачи. Например, слишком мощный нагревательный элемент может привести к перегреву среды, образованию отложений или повреждению оборудования, а недостаточная мощность не позволит достичь требуемой температуры.

Также важно учитывать удельную мощность — количество тепла, которое приходится на единицу поверхности нагревателя. Особенно это актуально при работе с вязкими жидкостями, маслами и нефтепродуктами, где неправильный расчет может привести к локальному перегреву и ухудшению свойств продукта.

Когда требуется индивидуальное изготовление

Стандартные нагреватели подходят для многих типовых задач, но в промышленности часто требуется оборудование с нестандартными параметрами. Индивидуальное изготовление необходимо, если требуется:

• нестандартная мощность или напряжение;
• особые размеры и форма нагревательного элемента;
• определенный материал оболочки;
• работа с агрессивными или сложными средами;
• установка в существующее оборудование без изменения конструкции;
• специальные требования к подключению и управлению.

При индивидуальном проектировании учитываются все параметры технологического процесса, что позволяет создать нагреватель, максимально соответствующий условиям эксплуатации и обеспечивающий надежную работу оборудования.

Типичные ошибки при выборе нагревателя

При подборе промышленного электронагревателя важно учитывать не только мощность, но и условия эксплуатации. Неправильный выбор типа нагревателя, неподходящий материал оболочки или слишком высокая удельная мощность могут привести к перегреву, снижению эффективности и сокращению срока службы оборудования.

К распространенным ошибкам относятся выбор нагревателя, не соответствующего рабочей среде, неправильный способ монтажа, отсутствие защиты от перегрева и эксплуатация оборудования без контроля уровня жидкости. Особенно опасна работа «всухую» для погружных нагревателей — это быстро приводит к выходу нагревательного элемента из строя. Правильный расчет параметров и учет особенностей технологического процесса позволяют избежать преждевременных поломок и обеспечить стабильную работу системы нагрева.

Часто задаваемые вопросы:

Итог

Промышленные электронагреватели отличаются конструкцией, назначением и условиями эксплуатации, поэтому универсального решения для всех задач не существует. Трубчатые электронагреватели (ТЭН) подходят для большинства процессов нагрева, ТЭНБ и фланцевые ТЭНБ высокой мощности используются при работе с большими объемами среды, патронные нагреватели обеспечивают локальный нагрев деталей оборудования, а погружные применяются для эффективного нагрева различных жидкостей, включая масла и нефтепродукты.

При выборе нагревателя важно учитывать не только требуемую мощность, но и рабочую среду, температурный режим, условия монтажа, материал оболочки и особенности технологического процесса. Грамотно подобранное оборудование обеспечивает стабильную работу системы, снижает эксплуатационные затраты и увеличивает срок службы нагревательных элементов.

Если условия эксплуатации отличаются от стандартных или оборудование имеет нестандартные параметры, оптимальным решением станет изготовление нагревателя по индивидуальному проекту с учетом всех требований конкретного производства.
